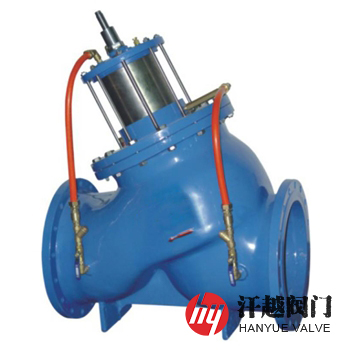

多功能水泵控制閥

: 更新時間2023-02-26 09:53:51; 產品名稱; 型??????? 號DS101X; 公稱通徑DN50~DN1400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

活塞式多功能水泵控制閥產品概述

DS101X活塞式多功能水泵控制閥是一種安裝在大口徑給水管網系統的水泵出口處，防止介質倒流、水錘及水擊現象的智能型閥門，其兼具電動閥、逆止閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠性，并將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。雙腔室、雙閥瓣結構可使閥門在停泵后迅速關閥90%(防止回流介質導致水泵反轉)，再緩慢關閉其余10%(消除破壞水錘)。本產品性能可靠、強度高、動作平穩，適用于開泵水錘和停泵水錘的場合。

DS101X活塞式多功能水泵控制閥利用管道的自身壓力，通過上下腔控制室的壓力差來控制主閥盤的啟閉，其頂部設有行程調節裝置，可根據管道壓力、流量的大小調節主閥盤的開啟高度，從而可達到最佳的使用效果，在此位置可設置開度指示裝置或信號反饋裝置。該閥采用主副密封結構，主密封閥盤隨介質的壓力的大小自動打開和關閉，副密封閥盤受控制室介質的影響，隨水錘峰值到達時間的長短自行關閉，從而消除水擊現象。

活塞式多功能水泵控制閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF8M	CF3M
2	閥蓋	QT450	WCB	CF8	CF8M	CF3M
3	閥盤	QT450	WCB	CF8	CF8M	CF3M
4	閥座	CF8	CF8	CF8	CF8M	CF3M
5	閥桿	2Cr13	2Cr13	304	316	316L
6	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	控制腔蓋	QT450	WCB	CF8	CF8M	CF3M
8	缸套	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
9	活塞	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
10	彈簧	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
11	過濾器	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
12	球閥	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M

活塞式多功能水泵控制閥技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	6.3
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	9.45
高壓液密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	6.93
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
開啟與關閉動作壓力差(MPa)	≤0.05	≤0.05	≤0.05	≤0.05	≤0.05
緩開時間	3S ~ 120S (可調)
緩閉時間	3S ~ 120S (可調)
設計制造	CJ/T 167-2016 多功能水泵控制閥
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	CJ/T 167-2016 多功能水泵控制閥
適用介質	清水、污水、海水或物理化學性質類似于水的其他液體
工作溫度	0℃ ~ 80℃
壓力損失	≤0.03MPa (當流速為2m/s時)

活塞式多功能水泵控制閥外型尺寸

公稱壓力 PN	公稱通徑 DN	尺寸		公稱壓力 PN	公稱通徑 DN	尺寸
公稱壓力 PN	公稱通徑 DN	L	H	公稱壓力 PN	公稱通徑 DN	L	H
10 ~ 25	50	203	293	10 ~ 25	400	698	1188
	65	216	328		450	775	1218
	80	248	364		500	811	1600
	100	283	418		600	980	1800
	125	330	481		700	980	2000
	150	356	543		800	1120	2300
	200	444	673		900	1220	2600
	250	533	729		1000	1320	2700
	300	600	927		1200	1600	2860
	350	622	957		1400	2000	3200
表中未列出規格及參數，請咨詢汗越閥門技術部！

活塞式多功能水泵控制閥結構圖

活塞式多功能水泵控制閥

如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、使用介質及法蘭標準等，本產品動作壓力大于或等于0.03MPa，緩閉時間可在3-120s內調節，管道流速2m/s時的壓力損失小于0.01MPa，水錘峰值小于1.5倍的工作壓力。
