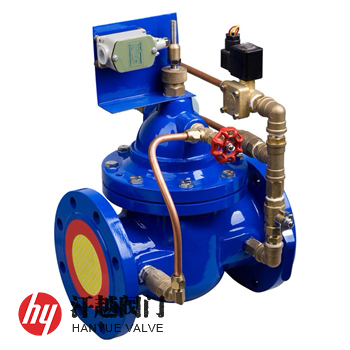

SK700X水泵控制閥產品概述

SK700X水泵控制閥是利用水作用力控制主閥先關閉開啟高度的90%，再由行程開關控制水泵滯后關閉，然后主閥關閉，具有介質止回保護水泵的功能。其當水泵即將停止供水前，閥門先行緩幔關閉90％左右，防止突然停泵而產生的水錘和水擊聲；當水泵完全停止后，閥門再完全關閉，防止泵出的水回流，有效地保護水泵，免受回流的沖擊而產生反轉。本產品廣泛安裝在高層建筑以及其他給水系統的水泵出口處，防止介質倒流。

SK700X水泵控制閥在水泵工作時，電磁閥全開，針閥調至適當開度，上游水經針閥、止回閥進入主閥控制室，經電磁閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水；當水泵停止工作時，電磁閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉，當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉，此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。

SK700X水泵控制閥部件材料

SK700X水泵控制閥性能規范

SK700X水泵控制閥外形尺寸

SK700X水泵控制閥結構圖

如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱通徑、公稱壓力、主閥材質、元件材料要求等，本產品在電磁閥關閉后，主閥盤向關閉方向移動。當主閥盤關閉至90%時，行程開關動作自動關閉水泵，然后主閥關閉。關閉時間可在30s~60s內調節。
