截止閥

: 更新時間2023-07-06 09:42:21; 產品名稱; 型??????? 號J41W、J41Y; 公稱通徑DN10~DN50、NPS?~NPS2; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

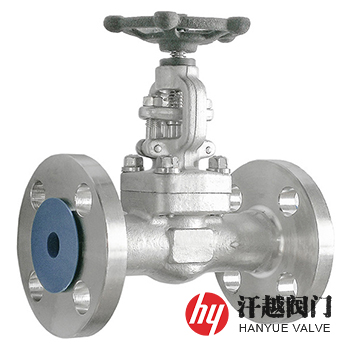

超級雙相不銹鋼F55截止閥產品概述

超級雙相不繡鋼F55截止閥是一種閥體、閥蓋、閥瓣、閥桿和填料壓套等由ASTM A182 F55或S32760以及S27603等鍛件毛坯加工而成，具有較高的強度和優異的耐氯化物局部及應力腐蝕性能的超級雙相鋼截止閥，該閥所選用的材質屬鍛制鐵素體-奧氏體雙相不銹鋼，主要化學成分為C≤0.030%、Mn≤1.00%、P≤0.030%、S≤0.010%、Si≤1.00%、Ni為6.0%~8.0%、Cr為24.0%~26.0%、Mo為3.0%~4.0%、N為0.20%~0.30%、Cu為0.50%~1.00%、W為0.50%~1.00%，機械性能為抗拉強度750MPa~895MPa、屈服強度≥550MPa、延伸率≥25%、斷面收縮率≥45%，其特征為強度及抗腐蝕能力較強，它具有優異的耐氯化物腐蝕性能，較高的導熱性和較低的熱膨脹系數，其中較高的Cr、Mo、N含量及添加了少量的W讓它擁有很高的抗斑蝕、裂隙腐蝕及其他局部腐蝕能力，特別是加入了一定比例的N，通過固溶處理強化了不銹鋼的強度，并提高了鋼的耐蝕性。本產品在石油化工、肥料工業、海水及熱海水環境等領域得到廣泛的應用。

超級雙相不銹鋼F55截止閥部件材料

序號	部件名稱	材料名稱
1	閥體	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
2	閥蓋	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
3	閥桿	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
4	閥瓣	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
5	填料壓套	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
6	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
7	活節螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
8	螺母	A194 8M	A194 8M	A194 8M	A194 8M

超級雙相不銹鋼F55截止閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
連接端部	JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1等
檢驗試驗	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

超級雙相不銹鋼F55截止閥外型尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	d	L	L1	H	W
150	?	10	108	108	180	100
	?	13.5	117	117	184	100
	1	18	127	127	217	125
	1 ?	24	140	140	224	160
	1 ?	29	165	165	260	160
	2	36.5	203	203	300	180
300	?	10	152	152	180	100
	?	13.5	178	178	184	100
	1	18	203	203	217	125
	1 ?	24	216	216	224	160
	1 ?	29	229	229	260	160
	2	36.5	267	267	300	180
600	?	10	165	165	164	100
	?	13.5	190	190	164	100
	1	18	216	216	203	125
	1 ?	24	229	229	224	160
	1 ?	29	241	241	260	160
	2	36.5	292	292	300	180
900~1500	?	13.5	216	216	207	125
	?	18	229	229	207	125
	1	24	254	254	230	160
	1 ?	29	279	279	260	160
	1 ?	36.5	305	305	300	180
	2	45	368	368	355	200
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！

超級雙相不銹鋼F55截止閥結構圖

F55止回閥

本產品材質還可選用ASTM A182 GR.F51、F53、F60、F61及其他等鍛鋼牌號，結構型式還有截止止回和Y型等。如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知公稱壓力、公稱尺寸、閥體和內件材料及端部連接形式(有法蘭、對焊、承插焊和螺紋等)。
