Y型過濾器

: 更新時間2023-01-26 20:11:39; 產品名稱; 型??????? 號SY14C、SY14S; 公稱通徑DN15~DN600; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

雙相鋼Y型過濾器產品概述

雙相鋼Y型過濾器是一種殼體采用2205、2507或SAF2205、SAF2507等牌號材質鑄造、鍛造或焊接制作而成，用以濾除物料中所含的不同粒徑的固體顆粒雜質的雙相不銹鋼Y型過濾器，其所使用的鋼種鐵素體與奧氏體各占約50%，一般較少相的含量也需達得到30%，屈服強度可達400MPa ~ 550MPa，是普通不銹鋼的兩倍，在耐腐蝕方面，在介質環境很差(如海水、氯離子含量較高)的條件下，它的耐點蝕、縫隙蝕、應力腐蝕及腐蝕疲勞性能顯然優于普通的奧氏體不銹鋼，有時可以替代高合金奧氏體不銹鋼。由于本產品材料中含有較高的鉻、鉬及高氮含量使它對如HCOOH、CH?COOH等酸具有較強的耐整體腐蝕的能力，而對無機酸，尤其是那些包含氯化物的無機酸也具有較強的耐蝕性。

雙相鋼Y型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	2205	SAF2205	2507	SAF2507
2	殼蓋	2205	SAF2205	2507	SAF2507
3	濾筒	2205	2205	2507	2507
4	濾網	2205	2205	2507	2507
5	密封墊	PTFE	PTFE	PTFE	PTFE
6	螺柱	A193 B8	A193 B8	A193 B8M	A193 B8M
7	螺母	A194 8	A194 8	A194 8M	A194 8M
8	排污堵頭	A182 F51	A182 F51	A182 F53	A182 F53

雙相鋼Y型過濾器性能規范

公稱壓力PN(Class)	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
高壓液密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
過濾精度	0.02mm ~ 16.0mm

雙相鋼Y型過濾器外形尺寸

公稱壓力 Class	公稱尺寸 NPS	系列I尺寸(mm)			系列II尺寸(mm)
公稱壓力 Class	公稱尺寸 NPS	L	H	H1	L	H	H1
150	?	134	60	—	134	60	—
	?	142	70	—	142	70	—
	1	152	70	—	152	70	—
	1 ?	182	75	—	168	75	—
	1 ?	200	90	—	200	90	—
	2	217	105	—	217	105	—
	2 ?	250	150	—	252	150	—
	3	284	175	—	282	175	—
	4	310	200	—	309	200	—
	5	353	205	—	351	205	—
	6	390	260	—	388	260	—
	8	485	300	—	468	300	—
	10	552	380	—	540	380	—
	12	641	410	—	640	410	—
	14	668	480	—	683	480	—
	16	755	540	—	755	540	—
	18	853	580	—	853	580	—
	20	890	645	—	900	645	—
	24	1060	950	—	1060	950	—

雙相鋼Y型過濾器結構圖

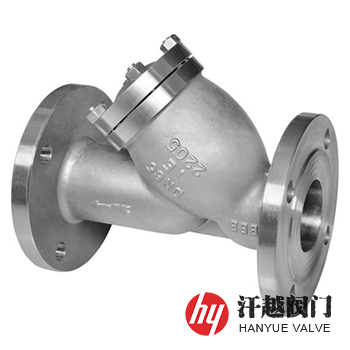

雙相鋼Y型過濾器

如果你需訂購我廠管道過濾器產品，咨詢時煩請告知類型、公稱壓力、公稱尺寸、殼體和過濾網材質、過濾網孔徑或目數、法蘭執行標準及法蘭密封面形式等，本產品主要部件可選用等SAF2205、SAF2507鑄件或鍛件及2205、2507管件等。
