排污閥

: 更新時間2023-07-16 21:46:16; 產品名稱; 型??????? 號P48H; 公稱通徑DN15~DN300; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

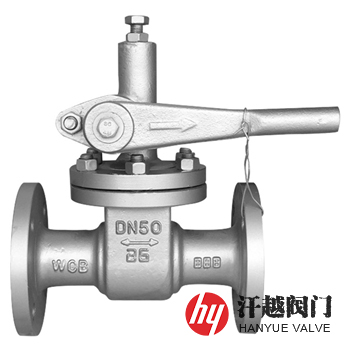

P48H快速排污閥產品概述

P48H快速排污閥是一種由閥體、閥蓋、閥桿、閥瓣、閥座、齒輪軸及扳手等部件構成，適合安裝于鍋爐、壓力容器等液底位置，用于間斷排除沉積在液底的雜質的浮動閘板型直通式排污閥，其利用齒輪旋轉90度帶動閥桿提升實現開啟和關閉的目的。該閥直接依靠介質壓力產生的作用力來幫助作用于閥瓣上的機械載荷密封的，作用在閥瓣上的機械載荷主要是來自壓縮彈簧，這種幾乎是固定的機械載荷，雖然對于壓縮彈簧加載的閥門可以通過調整彈簧力來達到良好密封效果，但密封壓差必須足夠強，以保證足夠的密封力，從而在閥正常運行時達到密封，密封壓差還應小于啟閉壓差，以確保開啟靈活。本產品不僅結構簡單、密封性能好，而且體積小、重量輕、材料耗用少、安裝尺寸小，特別是驅動力矩小，操作簡便，易實現快速啟閉。

P48H快速排污閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥蓋	WCB	CF8	CF3	CF8M	CF3M
3	閥桿	2Cr13	304	304L	316	316L
4	閥瓣	304	304	304L	316	316L
5	閥座	304	304	304L	316	316L
6	齒輪軸	2Cr13	304	304L	316	316L
7	扳手	WCB	WCB	WCB	WCB	WCB
8	螺柱	35CrMoA	304	304	316	316
9	螺母	30CrMo	304	304	316	316

P48H快速排污閥技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	6.3
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	9.45
液體高壓密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	6.93
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 26145-2010 排污閥
連接法蘭	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
檢驗試驗	GB/T 26145-2010 排污閥
適用介質	液體或物理化學性質類似于液體的介質

P48H快速排污閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	H	L0	D	D1	D2/D6	b-f	Z-?d
16	25	160	160	180	115	85	65	14-2	4-14
	32	180	180	200	135	100	78	16-2	4-18
	40	230	220	220	145	110	85	16-3	4-18
	50	250	230	240	160	125	100	16-3	4-18
	65	265	250	280	180	145	120	18-3	4-18
	80	280	280	350	195	160	135	20-3	8-18
	100	350	400	500	215	180	155	20-3	8-18
25	25	160	160	180	115	85	65	16-2	4-14
	32	180	180	200	135	100	78	18-2	4-18
	40	230	220	220	145	110	85	18-3	4-18
	50	250	230	240	160	125	100	20-3	4-18
	65	265	250	280	180	145	120	22-3	8-18
	80	280	280	350	195	160	135	22-3	8-18
	100	350	400	500	230	190	160	24-3	8-23
40	25	160	160	180	115	85	65/58	16-4	4-14
	32	180	180	200	135	100	78/66	18-4	4-18
	40	230	220	220	145	110	85/76	18-4	4-18
	50	250	230	240	160	125	100/88	20-4	4-18
	65	265	250	280	180	145	120/110	22-4	8-18
	80	280	280	350	195	160	135/121	22-4	8-18
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

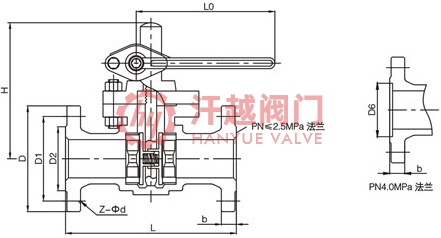

P48H快速排污閥結構圖

快速排污閥

如果你需訂購我廠排污閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質，介質溫度及法蘭執行標準等，本產品型號有Z44H、P44H、Z48H、P48H等，具體詳情請聯系我司銷售技術人員。
